Коробки соединительно-разветвительные взрывозащищенные искробезопасные КСРВ-i



Взрывозащищенные коробки для искробезопасных цепей – КСРВ-i

- предназначены для выполнения соединений (разветвлений) сигнальных искробезопасных электрических цепей во взрывоопасных зонах класса 0 и ниже (по ГОСТ IEC 60079-10-1-2013)  кабелями круглого сечения диаметром от 4 мм до 8 мм.

   Область применения – искробезопасные цепи систем пожаро-охранной сигнализации и автоматики.

   Коробки имеют маркировку взрывозащиты «0Ex ia IIC T6 Ga» и соответствуют требованиям ГОСТ 31610.0, ГОСТ 31610.11.

   В коробках применяются быстрозажимные клеммы типа WAGO или винтовые клеммы (см. табл. п.2.1). К каждому контакту клеммы можно подключить провод общим сечением от 0,08 до 2,5 мм2 .

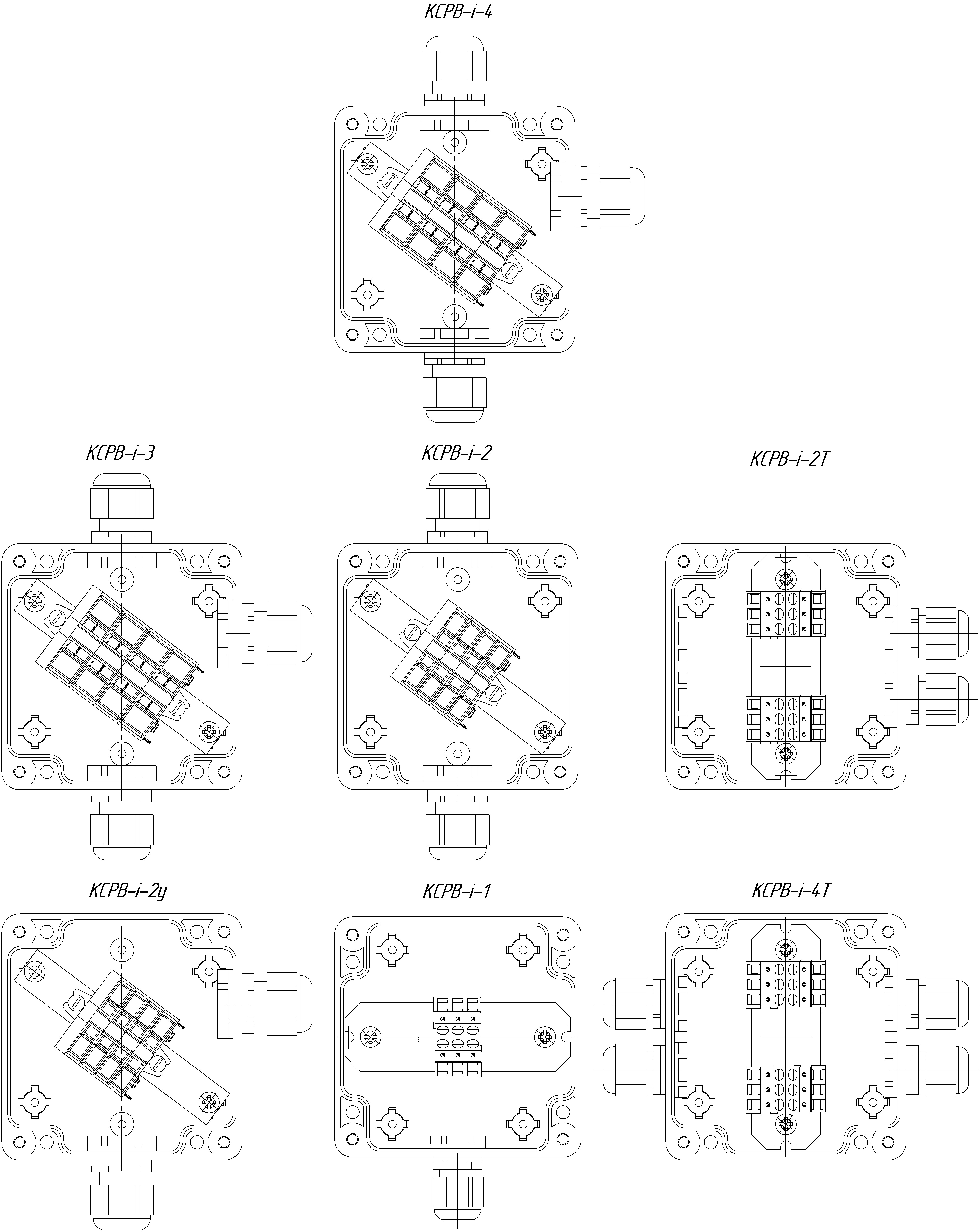

Варианты исполнения взрывозащищенных коробок КСРВ-i:

Обозначение	Количество кабельных вводов	Количество групп и контактов клеммной колодки / тип клеммной колодки / тип гермовводов
КСРВ-i-1	1	3 гр. х 2 конт. / Винт. / PG7
КСРВ-i-2, КСРВ-i-2У	2	4 гр. х 2 конт. / WAGO / PG9
КСРВ-i-3	3	4 гр. х 4 конт. / WAGO / PG9
КСРВ-i-4	4	4 гр. х 4 конт. / WAGO / PG9
КСРВ-i-2Т	2	6 гр. х 2 конт. / Винт. / PG7
КСРВ-i-4Т	4	6 гр. х 2 конт. / Винт. / PG7

   Гермовводы коробок типа PG9 предназначены для ввода сигнальных кабелей круглого сечения наружным диаметром 4-8мм, типа PG7 - – 3-6,5мм.

Коробки с индексом «У» имеют два ввода, расположенных под углом 90º .

   Коробки с индексом «Т» предназначены для монтажа термокабеля и отличаются расположенными на противоположных сторонах штуцерами и исполнением клеммных колодок.

   Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм²

   Коробки КСРВ-i применяются в частности для выполнения соединений и разветвлений в цепях шлейфов сигнализации искробезопасных приемно-контрольных приборов серии «Яхонт-И», соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах искробезопасных модулей «МИП-Ex» и прочих соединений.

  Система обозначения коробок: «Коробка КСРВ-i-X»,  где  Х – количество кабельных вводов коробки;

Пример обозначения для коробки с тремя кабельными вводами:

 «Коробка КСРВ-i-3 СПР.687227.001 ТУ».

Примечание: для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У»:  «Коробка КСРВ-i-2У СПР.687227.001 ТУ»;

 Особенности:

• искробезопасное исполнение для взрывоопасных зон класса 0
• быстрозажимные клеммы WAGO
• использование кабелей круглого сечения диаметром 4...8 мм
• работа в жестких климатических условиях.



Основные технические данные и характеристики взрывозащищенных коробок КСРВ-i

Маркировка взрывозащиты	0Ex ia IIC T6 Ga
Количество кабельных вводов	1, 2, 3, 4
Наружный диаметр кабеля, мм	4…8
Максимальные напряжение и ток соединяемых (разветвляемых) искробезопасных цепей	Ui: 36В Ii: 1А.
Диапазон допустимых сечений провода, мм2	0,08…2,5
Степень защиты оболочки корпуса	IP65
Диапазон рабочих температур окружающей среды, °С,	-55...+70
Габаритные размеры коробки КСРВ-i-4, мм, не более	128х126х55
Габаритные размеры коробки КСРВ-i-1, мм, не более	105х80х55
Масса, кг, не более	0,5
