ИП101 «Гранат-термокабель-МД»

Сертификаты:

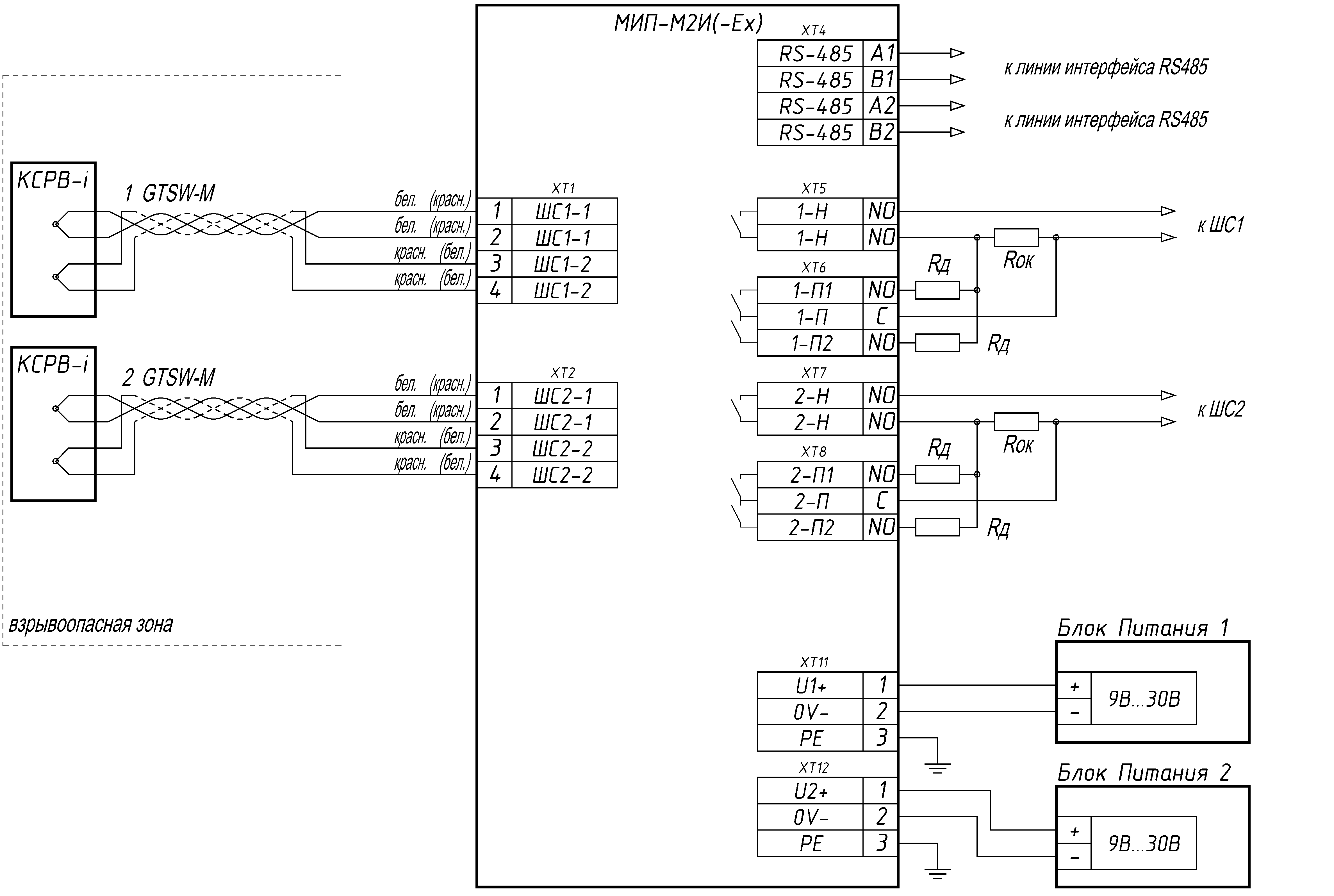

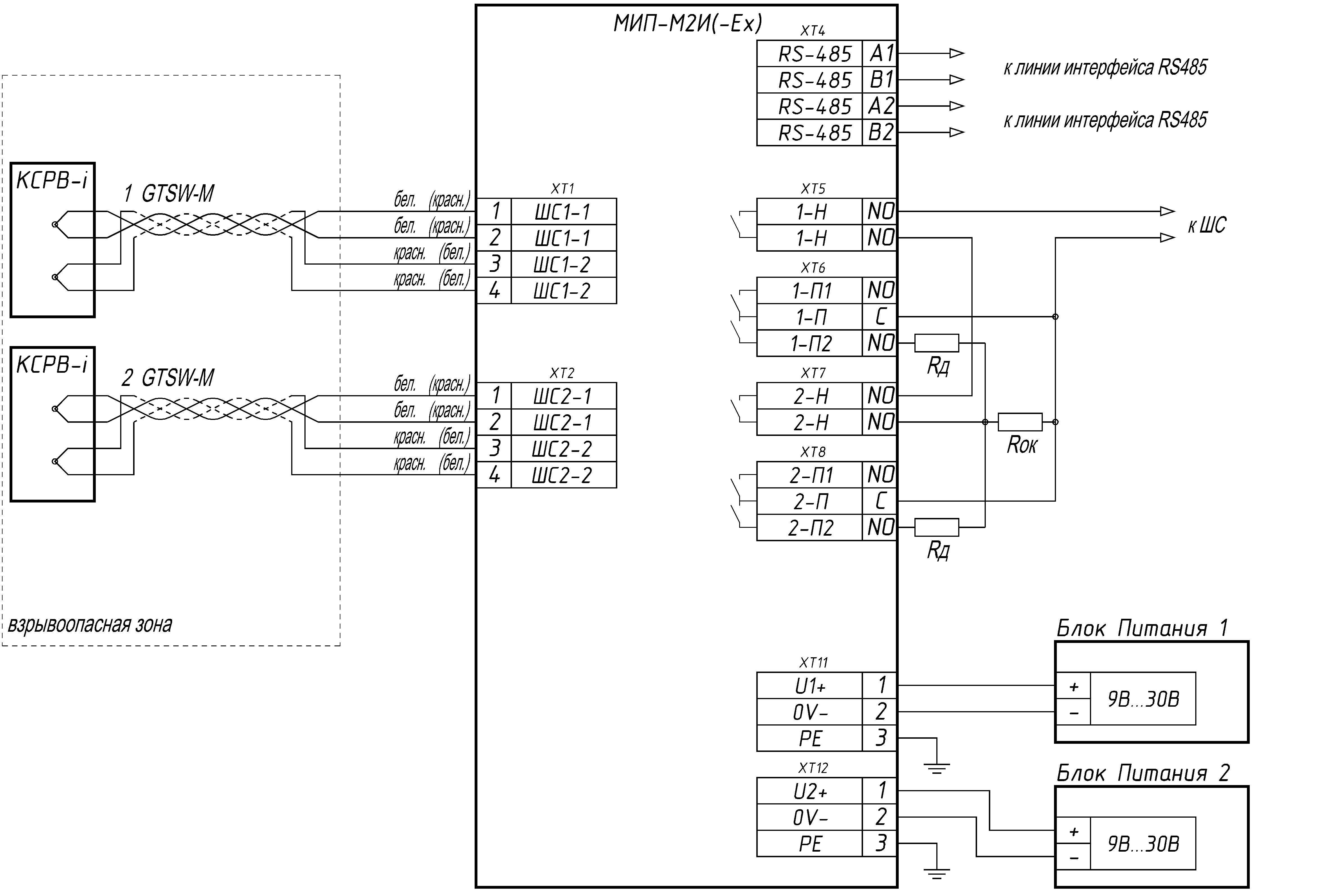

Схемы:


ИП101 «Гранат-термокабель-МД» (в дальнейшем – извещатель, ИПТЛ), служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине.

Извещатель предназначен для применения в системах пожарной сигнализации и автоматического пожаротушения.

По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.

Извещатель состоит из следующих компонентов:
1) термочувствительный элемент - термокабель GTSW-М (в дальнейшем – термокабель)
2) блок обработки – модули «МИП-М(-Ex)» СПР.425521.016 или «МИП-М(1…2)И(-Ex)» СПР.425521.018.

Термокабель относится к восстанавливаемым изделиям многократного действия и имеет варианты исполнения отличающиеся по устойчивости к различным внешним воздействующим факторам.

Термокабель имеет варианты исполнения:

Наименование термокабеля Применение Оболочка Диапазон температур, °C Цвет внешней изоляции
GTSW-M Общего
применения
ПВХ 70…140 Белый
GTSW-M-CP Устойчивый к агрессивным средам и атмо-
сферным воздействиям (химически стойкий)
Фтор-полимер 70…140 Черный

Термокабель может устанавливаться во взрывоопасных зонах, при подключении к искробезопасным блокам обработки МИП-М-Ex или МИП-М(1…2)И-Ex.

Общего применения - термокабель имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.
-CP (Chemically Proof) - термокабель серии -CP имеет прочную фторполимерную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.

Внимание! Термокабель поставляется отрезками любой длины, кратными 10м.

Блоки обработки – модули «МИП-М(-Ex)», «МИП-М(1…2)И(-Ex)» предназначены для контроля чувствительного элемента извещателя - термокабеля GTSW-M(-CP) по всей его длине и выдачи дискретных сигналов (извещений) во внешние цепи.

Обращаем ВНИМАНИЕ! Модули МИП-МхИ(-Ex) не имеют индикации расстояния до места срабатывания термокабеля! Модули отображают только температурные параметры и служебные калибровочные параметры.

Модули имеют варианты исполнения, отличающиеся количеством шлейфов сигнализации (далее ШС, линия термокабеля), искробезопасным исполнением линий термокабеля и линии ввода питания, наличием цифрового интерфейса RS-485 и выходов типа «сухой контакт»:

Вариант
исполнения
Маркировка взрывозащиты Тип
подключения
Кол-во
ШС
Выходы
«Сухой контакт»

Наличие RS485

IP
корпуса
МИП-М-Ex 0Ex ia IIС T6 Ga
Ex ia IIIC T85ºC Da
PO Ex ia I Ma
2-ух проводн.
с пит. по ШС
1 - - IP65
МИП-М - 2-ух или 4-х
проводн. сх.
1 + - IP65
МИП-М1И-Ex [Ex ia Ga] IIC
[Ex ia Da] IIIC
[Ex ia Ma] I
внешн. пит. 1 + + IP65
МИП-М2И-Ex [Ex ia Ga] IIC
[Ex ia Da] IIIC
[Ex ia Ma] I
внешн. пит. 2 + + IP65
МИП-М1И - внешн. пит. 1 + + IP65
МИП-М2И - внешн. пит. 2 + + IP65

Класс извещателя по ГОСТ Р 53325: - A3, C, D, F с блоком обработки МИП-М(-Ex);- A3, B, C, D, E, F с блоком обработки МИП-М(1…2)И(-Ex).

Модуль «МИП-М-Ex» имеет маркировку взрывозащиты «0Ex ia IIС T6 Ga», «Ex ia IIIС T85°С Da» и «РО Ex ia I Ma» и предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ IEC 60079-10-1, в зонах класса 20 и ниже по ГОСТ IEC 60079-10-2 и подключается в искробезопасные шлейфы сигнализации приборов серии «Яхонт-И» или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного модуля.
Модули «МИП-М1И-Ex», «МИП-М2И-Ex» имеют выходные искробезопасные электрические цепи уровня «iа» с маркировкой
взрывозащиты [Ex ia Ga] IIС, [Ex ia Da] IIIС и [Ex ia Ma] I, относятся к связанному оборудованию (по ГОСТ 31610.11), соответствуют требованиям ГОСТ31610.0, ГОСТ 31610.11 и предназначены для установки вне взрывоопасных зон помещений и наружных установок, а также вне взрывоопасных зон рудников и шахт, опасных по рудничному газу и пыли.
Пример записи обозначения ИПТЛ при заказе изделия:
«ИП101 «Гранат-термокабель-МД» СПР.425219.001 ТУ в составе: термокабель GTSW-M-CP – 300 метров,модуль МИП-М1И-Ex – 1шт».

Особенности и преимущества термокабеля GTSW-М:
• восстанавливаемый (многоразовый);
• максимально-дифференциальный;
• высокая чувствительность на всем протяжении с возможностью анализа на всем протяжении (кумулятивный);
• применение во взрывоопасных зонах;
• двухпороговый с возможностью настройки температуры сработки;
• низкая инерционность;
• длина термокабеля в шлейфе до 500 м.

Основные технические данные и характеристики

                                                                       МИП-М(-Ех) МИП-М-(1...2)И(-Ех)
Маркировка взрывозащиты 0Ex ia IIС T6 Ga, Ex ia IIIС T85°С Da, РО Ex ia I Ma [Ex ia Ga] IIС, [Ex ia Da] IIIС, [Ex ia Ma] I
Степень защиты оболочки IP65
Температура окружающей среды  (°С) -55...+75 -25...+55
Диапазон питающих напряжений (В) по ШС 5...27, при 4-пров.сх. 9...30 9...30
Макcимальный потребляемый ток (мА), не более, в дежурном режиме  0,43 /1,2 65
Максимальное напряжение, коммутируемое выходными контактами, (В): 60 60
Максимальный ток, коммутируемый выходными контактами, (А): 0,25 0,22
Габаритные размеры прибора (мм) 130х103х56 220х123х56
Масса прибора (кг), не более 0,4 0,7
Масса термокабеля (кг), не более 0,02/метр
